FA102型單錫林軸流開松機

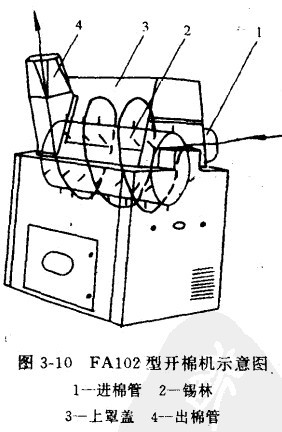

該開松機機結構示意圖如圖3-10所示，棉流經輸棉風機由與錫林軸垂直的進棉管1進入機器，隨錫林2的回轉和前方氣流吸引，原棉以螺旋狀繞錫林向前運功，上罩蓋3內設有三塊傾斜導流板使棉流旋轉二周半，回轉中與錫林下半圈包圍的兩組呵調塵格作用三次，可充分除雜，然后由出棉管4進入下道機臺。

該機僅由一只打子、兩組塵格和機殼組成，結構簡單、運轉可靠、維修保養方便；來用自由打擊，纖維不易損傷，雜質不易破碎；在封閉導流控制下不返花，不會產生蘿卡絲，有利于減少棉結。經生產試驗，原棉含雜為2%-2.5%時，本機位于抓棉機與混合棉機間，除雜效率可達27%左右。
