開松機上的風機
發布者：青島中瑞特 發布時間：2015/10/28 18:12:05
這種風機與兩個相同的單吸風式風機并聯使用相比，具有尺寸小、重量輕的優點，其機械傳動損失小;同時雙吸鳳式風機由于有對稱的兩個葉輪，使軸向受力相互抵消，因而使軸承上沒有軸向推力，可延長軸承的使用壽命。
為了提高開松機風機的效率，減低噪聲，必須盡量使空氣在風機的通道中流過時避免產生渦流、脫流以及撞擊等情況，使空氣的流動狀態穩定。因此，通道的兒何形狀應設計為流線型。除了開松機蝸殼的側面曲線有重要影響外，吸風口與葉輪前圓盤的設計也很重要。

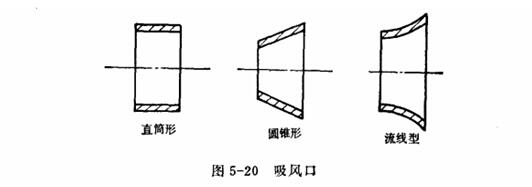

吸風口的基本形式可以分為直筒形、嗣錐彩和流線形(根據噴嘴設計)，如圖5-20所示。以空氣在吸風口內的流動狀態和阻力大小來比較，直筒形最差，圓錐形較好，流線形最好。但從制造工藝來看，直筒形綠簡單，流線形的制造要求則較高。

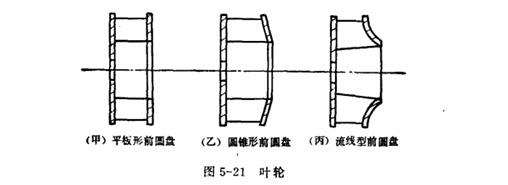

開松機葉輪上的葉片固定在前后兩個圓盤之間，后困盤的中間有一小圓孔固定在傳動軸上。前圓盤的中間有一大圓孔與吸風口相對抗，其兒何形狀亦可分為平板形、圓錐形和流線形三種基本形式，如圖5-21所示。因?yàn)榭諝獗湃肴~輪后要轉過90°，其流動狀態比較穩定，損失最小，圓錐形則校差，平板形最主言。從制造工藝肴，平板形前圃盤加工最簡單，而流線形前圓盤貝。制造要求較高。
為了提高開松機風機的效率，減低噪聲，必須盡量使空氣在風機的通道中流過時避免產生渦流、脫流以及撞擊等情況，使空氣的流動狀態穩定。因此，通道的兒何形狀應設計為流線型。除了開松機蝸殼的側面曲線有重要影響外，吸風口與葉輪前圓盤的設計也很重要。
吸風口的基本形式可以分為直筒形、嗣錐彩和流線形(根據噴嘴設計)，如圖5-20所示。以空氣在吸風口內的流動狀態和阻力大小來比較，直筒形最差，圓錐形較好，流線形最好。但從制造工藝來看，直筒形綠簡單，流線形的制造要求則較高。
開松機葉輪上的葉片固定在前后兩個圓盤之間，后困盤的中間有一小圓孔固定在傳動軸上。前圓盤的中間有一大圓孔與吸風口相對抗，其兒何形狀亦可分為平板形、圓錐形和流線形三種基本形式，如圖5-21所示。因?yàn)榭諝獗湃肴~輪后要轉過90°，其流動狀態比較穩定，損失最小，圓錐形則校差，平板形最主言。從制造工藝肴，平板形前圃盤加工最簡單，而流線形前圓盤貝。制造要求較高。
