開松機鉗扳機構
發布者：青島中瑞特 發布時間：2013/5/11 9:02:50
開松機的鉗扳機構包括鉗板擺軸傳動機構、鉗板傳動機構和上、下鉗板等，它們的作用是鉗持棉層供錫林梳理并將梳理過的須叢送向分離接合機構。

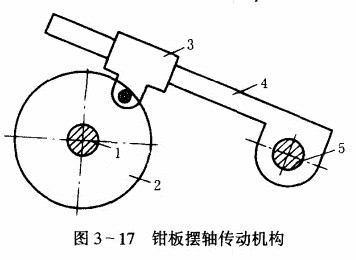

(一)鉗板擺軸的傳動機構 FA261型開松機鉗板擺軸的運動來源于錫林軸，其傳動機構如圖3 -17所示。在錫林軸1上固裝有法蘭盤2，在離錫林軸中心77.5mm處裝有滑套3，鉗板擺軸5上固裝有L形滑桿4，滑桿的中心偏離鉗板擺軸中心38mm，且滑桿套在滑套內。當錫林軸帶動l法蘭盤轉過一周時，通過滑套和滑桿使鉗板擺軸來回擺動一次。

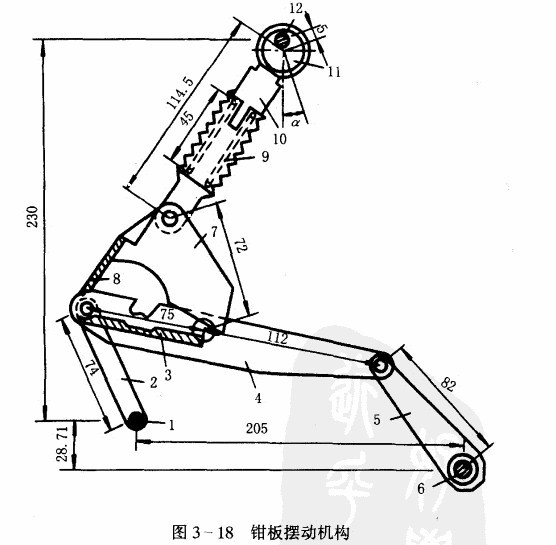

(二)鉗板擺動機構FA261型開松機的鉗板前后擺動及上鉗板開閉口機構如圖3 -18所示。
下鉗攝3固裝于下鉗板座4上，鉗板后擺臂5固裝于鉗板擺軸6上，鉗板前擺臂2以錫林軸l為支點，它們組成以鉗板擺軸和錫林軸為固定支點的四連桿機構。當鉗板擺軸作正反向擺動時，通過擺臂和下鉗板座使鉗板作前后擺動。由于鉗板擺動的支點在錫林的中心，故稱之為中支點式擺動鉗扳機構。上鉗板架7佼接于下鉗板座4上，其上固裝有上鉗板8，張力軸12上裝有偏心輪11，導桿10上裝有鉗板鉗口加壓彈簧9，導桿下端與上鉗板架7伎接，上端則裝子偏心輪上的軸套上。當鉗板擺軸6逆時針回轉時，鉗板前擺，而同時由鉗板擺軸傳動的張力軸12也作逆時針方向轉動，再加上導桿10的李吊，使上鉗板8逐漸開口；而當鉗極擺軸6作順 時針方向轉動時，鉗板后退，張力鈾也作順時針回轉，在導桿和下鉗板座的共同作用下，上鉗板逐漸閉口。鉗板閉口后，下鉗板繼續后退，導桿中的彈簧受壓使導桿縮短而對鉗板鉗口施加壓力，以便鉗板能有效地鉗持須叢接受錫林梳理。
(一)鉗板擺軸的傳動機構 FA261型開松機鉗板擺軸的運動來源于錫林軸，其傳動機構如圖3 -17所示。在錫林軸1上固裝有法蘭盤2，在離錫林軸中心77.5mm處裝有滑套3，鉗板擺軸5上固裝有L形滑桿4，滑桿的中心偏離鉗板擺軸中心38mm，且滑桿套在滑套內。當錫林軸帶動l法蘭盤轉過一周時，通過滑套和滑桿使鉗板擺軸來回擺動一次。
(二)鉗板擺動機構FA261型開松機的鉗板前后擺動及上鉗板開閉口機構如圖3 -18所示。
下鉗攝3固裝于下鉗板座4上，鉗板后擺臂5固裝于鉗板擺軸6上，鉗板前擺臂2以錫林軸l為支點，它們組成以鉗板擺軸和錫林軸為固定支點的四連桿機構。當鉗板擺軸作正反向擺動時，通過擺臂和下鉗板座使鉗板作前后擺動。由于鉗板擺動的支點在錫林的中心，故稱之為中支點式擺動鉗扳機構。上鉗板架7佼接于下鉗板座4上，其上固裝有上鉗板8，張力軸12上裝有偏心輪11，導桿10上裝有鉗板鉗口加壓彈簧9，導桿下端與上鉗板架7伎接，上端則裝子偏心輪上的軸套上。當鉗板擺軸6逆時針回轉時，鉗板前擺，而同時由鉗板擺軸傳動的張力軸12也作逆時針方向轉動，再加上導桿10的李吊，使上鉗板8逐漸開口；而當鉗極擺軸6作順 時針方向轉動時，鉗板后退，張力鈾也作順時針回轉，在導桿和下鉗板座的共同作用下，上鉗板逐漸閉口。鉗板閉口后，下鉗板繼續后退，導桿中的彈簧受壓使導桿縮短而對鉗板鉗口施加壓力，以便鉗板能有效地鉗持須叢接受錫林梳理。
