棉被生產線紗線的工藝行程
發布者：青島中瑞特 發布時間：2014/4/11 13:23:20

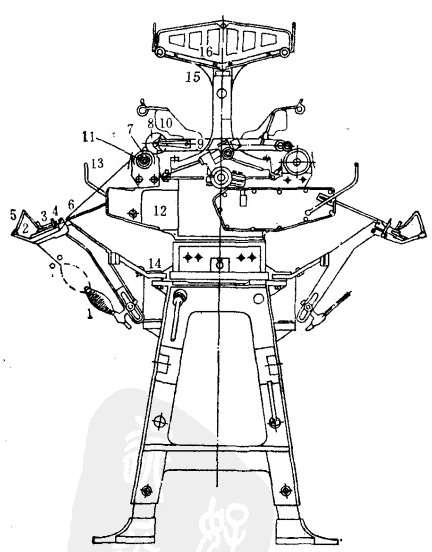

圖2-1為1332M型棉被生產線的工藝行程。紗線從管紗1上退繞下來，經導紗桿2號1入導紗鉤3，墊回式張力裝置4， 穿過情紗極的縫隙，再?gòu)膶?dǎo)紗桿后下方引出，經探紗桿6，及描筒7的溝糟引導，卷繞到筒子8上。銷管是情套在筒子托架9的彈簧鏈子上。筒子托架因本身重量以及加壓重錘的重量，使筒子緊壓在槽簡7上，筒管惜槽筒表面的摩擦而發生回轉c槽筒裝在傳動軸11上，軸II的頭端裝有三角應帶盤，囪電動機皮帶盤傳動而劇轉。
探紗桿6的后端較前端重，在正常生產肘，由于紗線張力作用，將探紗桿6壓住，斷頭自停機構不起作用。當紗線斷頭時，探紗桿6前端向土抬起，使油箱12內的偏心凸輪與探紗抒發生作用，使筒子托架9自動向上抬起，筒子脫離槽簡停止卷繞。斷頭接上后，按下開關手柄13，筒子托架自動下落，與槽筒接觸，繼續回轉。
機臺兩俱各裝有輸送空管的帆布傳送帶14，和貯紗庫(推廣梳毛座車后，貯紗庫已拆除)。每節車頂板托架15土，裝有關車柄，便于擋車工關車。托架15上裝有車頂缸16，用以放置珞下的筒子或空筒管。
探紗桿6的后端較前端重，在正常生產肘，由于紗線張力作用，將探紗桿6壓住，斷頭自停機構不起作用。當紗線斷頭時，探紗桿6前端向土抬起，使油箱12內的偏心凸輪與探紗抒發生作用，使筒子托架9自動向上抬起，筒子脫離槽簡停止卷繞。斷頭接上后，按下開關手柄13，筒子托架自動下落，與槽筒接觸，繼續回轉。
機臺兩俱各裝有輸送空管的帆布傳送帶14，和貯紗庫(推廣梳毛座車后，貯紗庫已拆除)。每節車頂板托架15土，裝有關車柄，便于擋車工關車。托架15上裝有車頂缸16，用以放置珞下的筒子或空筒管。
