開松機的工藝過程
發布者：青島中瑞特 發布時間：2012/4/11 11:34:34
一、導言
紡紗原料多數以緊壓包形式進廠，為了順利紡紗并獲得優質紗線，首要任務是對原料進行開松。而毛、麻、絹綿等長纖維的開松又不同于棉、棉型化纖等短纖維。毛紡系統，由于毛絨纖維的雜質較多，纖維間緊密，為了保證洗毛的順利進行，在洗毛前先由開毛機械對毛塊進行開松。初步加工后的絨毛纖維在進入梳理機前，還需要經過1～3次和毛機械的開松、除雜、混合作用，毛塊得到進一步的開松，使大毛塊變?yōu)檩^小的毛塊或毛束，除雜更徹底，混合更均勻。麻紡系統中，苧麻精干麻纖維過長、長度不勻率大、纖維板結，浸軟麻、給濕加油、堆倉儲放之后，雖然精干麻的回潮率提高、柔軟度增加，但仍不適合紡紗要求。需要先對精干麻初步開松，使過長的纖維扯短為合適的纖維長度，并制成一定定量的麻條，卷成麻卷，以適應梳麻機的喂入要求。絹紡系統中，經配綿組成調和球的各種精干綿纖維大都呈束狀，必須先進行開綿除雜，才能夠進行切綿和梳綿加工，開綿的任務是在開綿機上完成的。調和球經過開綿機加工后，精干綿得到了必要的開松，清除了部分蛹屑及其他雜質，同時各種纖維得到了混合。
二、實習目的
1.了解開松機的工藝過程；
2.了解開松機的結構及各機件的主要作用
三、實習設備與用具
開松機一臺
四、實習內容
（一）開松機的工藝過程
原料的開松方法有扯松和打松兩種。扯松可以由一個有角釘或針齒的機件對原料進行撕扯、松解，也可以由兩個有角釘或針齒的機械在相對運動時對原料進行撕扯、松解。打松是由裝有刀片、翼片、角釘或針齒的高速回轉打擊機件（即打手）對原料進行打擊，破壞纖維之間以及纖維與雜質間的聯系力，達到松解纖維塊和除去雜質的目的。按原料喂給方式的不同，開松可分為自由狀態下的開松和握持狀態下的開松。自由開松是原料處于自由狀態下接受開松機件的作用，握持開松是原料在被握持的狀態的狀態下向機內喂入同時接受開松機件的開松作用。如混棉機或者自動喂棉機的角釘簾子和均棉（毛）羅拉之間的開松作用，以及軸流開松機、三錫林開毛機中錫林之間的作用，為兩個相對運動著的角釘對自由狀態下原料產生的撕扯或者打擊作用。而絹紡開綿機的喂綿刺輥與持綿刀之間，開綿機、清綿機的打手與喂棉羅拉之間以及開毛錫林與喂毛羅拉之間等，為握持狀態下的開松作用。
1.毛紡系統三錫林開毛機的開松工藝過程
三錫林開毛機是用于毛紡系統的開松裝置，開松過程中，毛纖維塊在自由狀態下受到高速打擊機件（如刀片、角釘?shù)龋┑拇驌糇饔枚鴮?shí)現纖維塊的松解，即自由打擊。通常情況是纖維塊在氣流中運動，由于打擊機件的運動速度遠遠大于纖維塊的速度，因而，產生自由打擊作用，引起振蕩，使纖維塊松解。
圖2-1是三錫林開毛機的開松作用過程，原毛在洗毛前經過該機的開松，并在此基礎下落掉部分砂土、雜質。由于喂入毛塊較大且緊密，開松阻力大，必須用強烈的打擊作用才能有效地開松。所以，首先采用了圖（乙）中喂給羅拉1與第一開毛錫林2間的握持狀態下的開松方式，作用較激烈，然后再經過各滾筒之間發生的自由打擊作用，使纖維進一步開松，并除去部分砂土、雜質。每個開毛錫林上的角釘排數隨著毛塊的開松作用逐步緩和，以減少纖維損傷。圖（甲）為兩錫林角釘間的作用。
開松混合時要注意的問題，一是混料喂入和毛機時，要均勻鋪放、定時定量。成分復雜的產品要增加混合次數，成分比例差異懸殊的原料要選擇適當?shù)募俸凸に�，保證混料成分達到均勻一致；二是在和毛機上加工較長羊毛時，應采用較低的錫林速度，適當放大隔距，減少工作輥剝毛輥的配置數量，以減少纖維的損傷。
2.絹紡系統梳針滾筒式開松機的工藝過程
梳針滾筒式開松機件廣泛用于麻、絹和化纖等長纖維的開松，這種開松方式類似于毛紡梳理機。絹紡使用的開綿機和切綿機，在開綿錫林和工作輥上包覆有彈性針布，由喂綿機構喂入開綿錫林的綿層，受到開綿錫林梳針的分扯和梳理，被工作滾抓取的綿束有毛刷輥剝下返回至錫林上，同時毛刷將錫林上纖維壓向針根，以保證錫林針尖狀態的清晰，提高其抓取和梳理能力。梳針滾筒式開松機件對纖維的開松作用比較細致、緩和，對纖維的損傷較少。

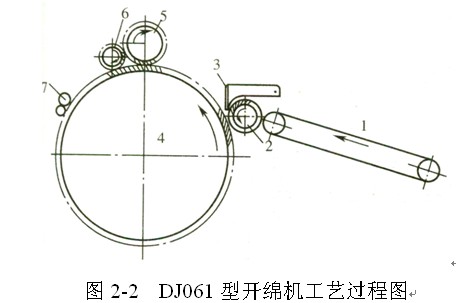

圖2-2是DJ061型開綿機工藝圖。工作時將調和球中各成分按規定順序鋪在喂綿簾1上，均勻地喂到由刺輥2和持綿刀3組成的握持鉗口中，原料在鉗口握持下，受到高速錫林4的開松、梳理，部分超長纖維被拉斷，同時部分雜質在此落下。隨后纖維逐步被錫林抓取繞在錫林上，浮在錫林針面上的纖維團塊在工作輥5與錫林間繼續受到補充梳理，毛刷輥6靠錫林摩擦 。它一方面清潔工作輥，同時，又將錫林針面上纖維壓向針根，以保證兩針面清晰。當一只調和球喂完后，人工關車，沿錫林針面無針區將綿層橫向剪斷，靠剝綿羅拉7的轉動，將綿張拉出機外，繞成球狀，即開綿球。

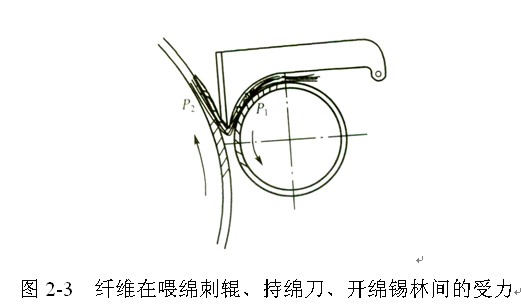

圖2-3是由喂綿刺輥與持綿刀之間握持狀態下的開松。綿層由喂綿刺輥與持綿到握持慢慢喂入機構，有開綿錫林的梳針抓取喂綿層中的纖維（塊）進行撕扯，綿層得到開松作用。在開松過程中，若開綿錫林的梳針對纖維束（塊）的抓取力P2小于喂給機構對纖維束（塊）的控制力P1，且兩者又都小于纖維束的強力時，纖維露出端便受到開綿錫林梳針的作用，使大的纖維束分解為較小的纖維束；當力P2和P1均大于纖維束強力時，纖維束就被扯斷，一部分被開綿錫林帶走，留下部分繼續受喂綿刺輥的作用；當開綿錫林的抓取力和纖維束強力都大于控制力時，該纖維束就從喂綿刺輥中抽出而轉移到開綿錫林上。
3.麻紡系統開松機工藝過程
在麻紡系統中，為了使過長的纖維扯斷成合適的纖維長度，并得到初步松解，制成具有一定定量的麻條，卷成麻卷，以適應梳麻機的喂入要求。通常需要按要求將麻條進行開松。

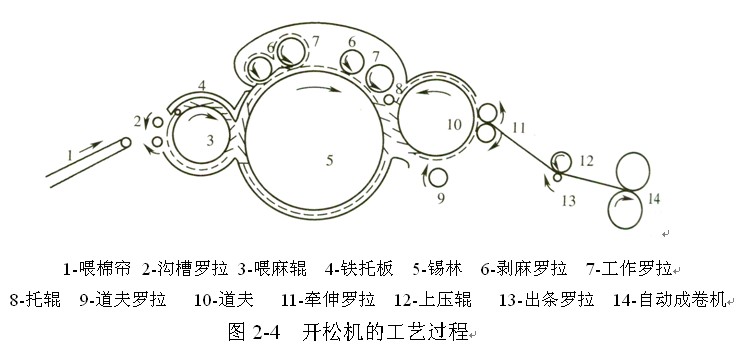

按規定鋪放的麻由喂麻簾1喂入機構，經喂麻輥3初步開松后，由錫林5、工作羅拉7、剝麻羅拉6等對麻束進行扯松，再經道夫輸出、成卷。
紡紗原料多數以緊壓包形式進廠，為了順利紡紗并獲得優質紗線，首要任務是對原料進行開松。而毛、麻、絹綿等長纖維的開松又不同于棉、棉型化纖等短纖維。毛紡系統，由于毛絨纖維的雜質較多，纖維間緊密，為了保證洗毛的順利進行，在洗毛前先由開毛機械對毛塊進行開松。初步加工后的絨毛纖維在進入梳理機前，還需要經過1～3次和毛機械的開松、除雜、混合作用，毛塊得到進一步的開松，使大毛塊變?yōu)檩^小的毛塊或毛束，除雜更徹底，混合更均勻。麻紡系統中，苧麻精干麻纖維過長、長度不勻率大、纖維板結，浸軟麻、給濕加油、堆倉儲放之后，雖然精干麻的回潮率提高、柔軟度增加，但仍不適合紡紗要求。需要先對精干麻初步開松，使過長的纖維扯短為合適的纖維長度，并制成一定定量的麻條，卷成麻卷，以適應梳麻機的喂入要求。絹紡系統中，經配綿組成調和球的各種精干綿纖維大都呈束狀，必須先進行開綿除雜，才能夠進行切綿和梳綿加工，開綿的任務是在開綿機上完成的。調和球經過開綿機加工后，精干綿得到了必要的開松，清除了部分蛹屑及其他雜質，同時各種纖維得到了混合。
二、實習目的
1.了解開松機的工藝過程；
2.了解開松機的結構及各機件的主要作用
三、實習設備與用具
開松機一臺
四、實習內容
（一）開松機的工藝過程
原料的開松方法有扯松和打松兩種。扯松可以由一個有角釘或針齒的機件對原料進行撕扯、松解，也可以由兩個有角釘或針齒的機械在相對運動時對原料進行撕扯、松解。打松是由裝有刀片、翼片、角釘或針齒的高速回轉打擊機件（即打手）對原料進行打擊，破壞纖維之間以及纖維與雜質間的聯系力，達到松解纖維塊和除去雜質的目的。按原料喂給方式的不同，開松可分為自由狀態下的開松和握持狀態下的開松。自由開松是原料處于自由狀態下接受開松機件的作用，握持開松是原料在被握持的狀態的狀態下向機內喂入同時接受開松機件的開松作用。如混棉機或者自動喂棉機的角釘簾子和均棉（毛）羅拉之間的開松作用，以及軸流開松機、三錫林開毛機中錫林之間的作用，為兩個相對運動著的角釘對自由狀態下原料產生的撕扯或者打擊作用。而絹紡開綿機的喂綿刺輥與持綿刀之間，開綿機、清綿機的打手與喂棉羅拉之間以及開毛錫林與喂毛羅拉之間等，為握持狀態下的開松作用。
1.毛紡系統三錫林開毛機的開松工藝過程
三錫林開毛機是用于毛紡系統的開松裝置，開松過程中，毛纖維塊在自由狀態下受到高速打擊機件（如刀片、角釘?shù)龋┑拇驌糇饔枚鴮?shí)現纖維塊的松解，即自由打擊。通常情況是纖維塊在氣流中運動，由于打擊機件的運動速度遠遠大于纖維塊的速度，因而，產生自由打擊作用，引起振蕩，使纖維塊松解。
圖2-1是三錫林開毛機的開松作用過程，原毛在洗毛前經過該機的開松，并在此基礎下落掉部分砂土、雜質。由于喂入毛塊較大且緊密，開松阻力大，必須用強烈的打擊作用才能有效地開松。所以，首先采用了圖（乙）中喂給羅拉1與第一開毛錫林2間的握持狀態下的開松方式，作用較激烈，然后再經過各滾筒之間發生的自由打擊作用，使纖維進一步開松，并除去部分砂土、雜質。每個開毛錫林上的角釘排數隨著毛塊的開松作用逐步緩和，以減少纖維損傷。圖（甲）為兩錫林角釘間的作用。
開松混合時要注意的問題，一是混料喂入和毛機時，要均勻鋪放、定時定量。成分復雜的產品要增加混合次數，成分比例差異懸殊的原料要選擇適當?shù)募俸凸に�，保證混料成分達到均勻一致；二是在和毛機上加工較長羊毛時，應采用較低的錫林速度，適當放大隔距，減少工作輥剝毛輥的配置數量，以減少纖維的損傷。
2.絹紡系統梳針滾筒式開松機的工藝過程
梳針滾筒式開松機件廣泛用于麻、絹和化纖等長纖維的開松，這種開松方式類似于毛紡梳理機。絹紡使用的開綿機和切綿機，在開綿錫林和工作輥上包覆有彈性針布，由喂綿機構喂入開綿錫林的綿層，受到開綿錫林梳針的分扯和梳理，被工作滾抓取的綿束有毛刷輥剝下返回至錫林上，同時毛刷將錫林上纖維壓向針根，以保證錫林針尖狀態的清晰，提高其抓取和梳理能力。梳針滾筒式開松機件對纖維的開松作用比較細致、緩和，對纖維的損傷較少。
圖2-2是DJ061型開綿機工藝圖。工作時將調和球中各成分按規定順序鋪在喂綿簾1上，均勻地喂到由刺輥2和持綿刀3組成的握持鉗口中，原料在鉗口握持下，受到高速錫林4的開松、梳理，部分超長纖維被拉斷，同時部分雜質在此落下。隨后纖維逐步被錫林抓取繞在錫林上，浮在錫林針面上的纖維團塊在工作輥5與錫林間繼續受到補充梳理，毛刷輥6靠錫林摩擦 。它一方面清潔工作輥，同時，又將錫林針面上纖維壓向針根，以保證兩針面清晰。當一只調和球喂完后，人工關車，沿錫林針面無針區將綿層橫向剪斷，靠剝綿羅拉7的轉動，將綿張拉出機外，繞成球狀，即開綿球。
圖2-3是由喂綿刺輥與持綿刀之間握持狀態下的開松。綿層由喂綿刺輥與持綿到握持慢慢喂入機構，有開綿錫林的梳針抓取喂綿層中的纖維（塊）進行撕扯，綿層得到開松作用。在開松過程中，若開綿錫林的梳針對纖維束（塊）的抓取力P2小于喂給機構對纖維束（塊）的控制力P1，且兩者又都小于纖維束的強力時，纖維露出端便受到開綿錫林梳針的作用，使大的纖維束分解為較小的纖維束；當力P2和P1均大于纖維束強力時，纖維束就被扯斷，一部分被開綿錫林帶走，留下部分繼續受喂綿刺輥的作用；當開綿錫林的抓取力和纖維束強力都大于控制力時，該纖維束就從喂綿刺輥中抽出而轉移到開綿錫林上。
3.麻紡系統開松機工藝過程
在麻紡系統中，為了使過長的纖維扯斷成合適的纖維長度，并得到初步松解，制成具有一定定量的麻條，卷成麻卷，以適應梳麻機的喂入要求。通常需要按要求將麻條進行開松。
按規定鋪放的麻由喂麻簾1喂入機構，經喂麻輥3初步開松后，由錫林5、工作羅拉7、剝麻羅拉6等對麻束進行扯松，再經道夫輸出、成卷。
