如何提高開松機開松效果
發布者：青島中瑞特 發布時間：2012/5/9 9:16:55
影響開松作用的因素相當復雜。下面主要對開松機件的形式與速度加以討論。
1.開松機件的形式
開松機件主要有角釘滾筒式、刀片式打手、 翼片式打手、梳針式打手、綜合式打手和滾筒式(梳針滾筒和鋸齒滾筒)等。

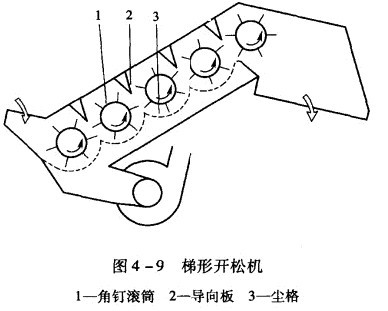

(1)角釘滾筒式。因4 -9是一種造用于棉紡和毛紡的梯形開松機。該機有3 -6個表面植有4 -6排角釘?shù)臐L筒，滾筒呈30°-50°。的傾角排列，滾筒下部有塵格。筒滾上方裝有導向板。滾筒速度由下而上漸次遞增。當原料由機器下方進料口進入第一滾筒，即受到滾筒的自由打擊，被角釘打下的纖維塊撞向塵格，并在向上輸送過程中，受到塵榕的阻滯，在角釘和塵榕的共同作用下，纖維塊得以開松。開松的纖維塊被同向回轉的第二滾筒剝?nèi)〔⒃俅问艿阶杂纱驌�。纖維塊依次向上接受重復自由開松，最后被前方氣流吸走。
導向板的主要作用是使氣流折田，防止產生渦流，并有利于剝?nèi)�。這種開松方式具有開松而積大、作用緩和、纖維損傷少、雜質破碎率低的優點。此外，這種開松方式還具有自動調節纖維塊質量的特點。因?yàn)榍胺綒饬鞯奈竞愣�，質量大的纖維塊不易被氣流吸引，在機內停留的時間相對延長，受到的開松次數增加，待其質量達到可以被氣流吸引時，方被氣流吸出，所以出機纖維塊單位體積的質量差異較小。

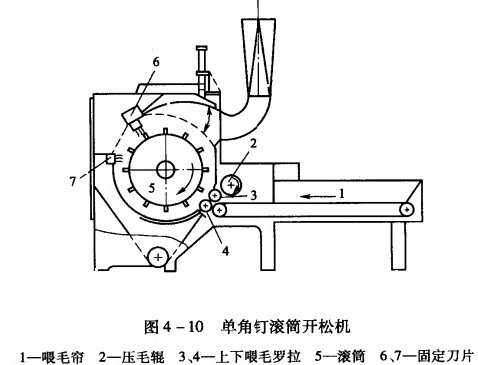

圖4 -10是一種適用于毛紡的單角釘滾筒開松機。上喂毛羅拉表面有等腰三角形的細溝槽，下喂毛羅拉表面有9條6.4rnm寬的溝槽，以牢固握持原料。滾筒表面植有12排角釘，每排30個，呈等腰梯形排列。固定刀上的兩排角釘(每排31個)形狀與滾筒角釘相同，但高度不同，并與滾筒角釘間成負隔距配置，隔距大小可根據開松要求予以調節。
原料由喂毛簾進入上下喂毛羅拉后，首先在該處受到角釘滾筒的開松，繼而又在固定刀片處進行兩次重復開松。由于角釘粗壯有力，打擊力很大，所以特別適合緊包和含雜多的原料的開松。
該機一個很大特點是罩殼分內外兩層，外層封閉，內層表面呈網眼狀(網眼直徑3mm)。它與外罩殼之間約有(6 -7) xlOSPa(約為6-7個大氣壓)的壓力，被擊碎從纖維塊中分離出來的雜質和塵屑可被 氣流吸走，從而提高了出機纖維的潔凈度。

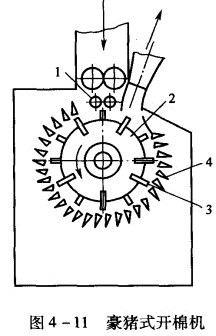

(2)刀片式。圖4 -11是用于棉紡生產的刀片式豪豬開棉機。該機豪豬打手軸上裝有19個圓盤，每個圓盤上裝有12只矩形刀片3。為使圓盤上的刀片能對整幅棉層發生作用，每個圓盤上的刀片以不同的角度向兩側傾斜(圖4 - 12)，傾斜度呈不規則排列，避免棉塊在受打擊后產生橫向竄動。由于12只刀片的厚度(12 x6nun)之和大予相鄰兩圓盤間的距離(54即時，所以在打孚回轉一周后，棉層寬度方向均能獲得打擊機會。如果豪豬打手采用雙刃刀片，則一個刀片對棉層就起到兩次打擊開松作用。
該機的喂入棉層在給棉羅拉l的握持下，受到打字2的強烈開松，而且刀片可插入棉層，具有良好的分割作用，開松效果好。
打手周圍近3/4的圓周上裝有塵格(由塵捧4組成)，塵格分布面積大，自打手撕扯下的棉書與塵棒發生猛烈撞擊后再繼續受刀片和塵棒的共同作用而開松，開松作用好。而且由于棉層寬度上各點受打擊的不同時性，使棉層受擊時產生一定的游移現象，有保護纖維少受損傷和雜質過分破碎的作用。
(3)翼片式打手、梳針式打手和綜合式打手。

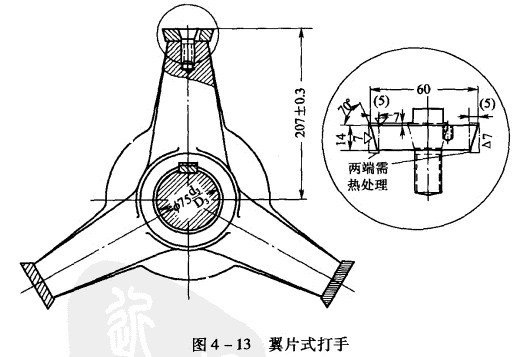

①翼片式打手。圖4 -13為翼片式打手。由于翼片式打手不能深入棉層，開松作用有局限性，開松能力較差。但它的打擊力大，雖然消除雜質能力強，但雜質的破碎嚴重，目前已經淘汰。
②梳針式打手。梳針式打手的構造類似翼片式打手，僅以植有梳針的硬木條代替翼片而已。但它能刺入棉層內部，進行分割、撕扯和梳理，因其開松作用比較理想，可為梳理工序提供良好條件。但梳針刺入棉層的沖擊力小，排雜能力較差。因此，多用于處理化學纖維。
梳針式打手每翼上的植針數需視原料的開松程度而定。每翼上的梳針多，開松能力強;但梳針過密，反而不易剌入棉層，影響開松效果

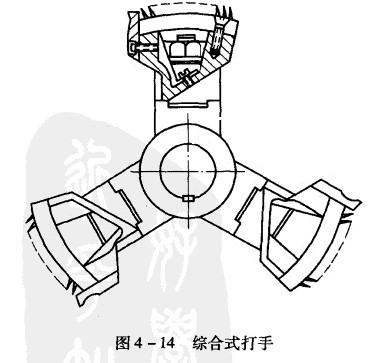

③綜合式打手。綜合式打手(圖4 -14)結合了翼片式打手和梳針式打手的優點，對棉層按先打擊，后分割、梳理的順序交替進行。故其開松效果好，纖維束小而均勻，且能排除較小雜質，雜質破碎少，纖維損傷小，多用于棉紡清棉機的最后一只打手。
(4)鋸齒滾筒式。鋸齒滾筒式(剌輥式)主要用于棉紡。剌輥數為1 -11。但刺輥過多，纖維損傷嚴重，而且棉結增多。目前多為1 -4只刺輥。圖4 -15是四剌輥開松機的示意圖:原棉進入機內，首先受 到下開松刺銀的抓取并攜帶到上開松剌輥的表酶，通過在自由狀態下撕扯、梳理，棉層得到開松。因?yàn)樯舷麻_松剌很間的隔距很小(3mm左右).棉層厚度只能在不超過隔距值時，才能通過。通過的棉層經速度較快的剝?nèi)≥亜內�，并�?jīng)氣流吸引而輸出機外，而雜質通過剝?nèi)≥佅路降膲m格排出。回?fù)糨伒淖饔弥饕情_松和消除上開棉剌輥上的殘留纖維，使之拋入箱內，并與喂人原料海合再次接受開松。
對上述各種開松機件形式的選用，必須根據原料性能、體積、密度、含雜情況以及開松機，在工藝流程中所處的位置而定。開松作用須循序漸進，按照先松后打、多松少打、松打交替、早落少碎的原則合理配置。
2.開松機件速度
隨著開松機件速度提高、單位質量或單位長度原料上受到的開松作用加強，開松作用力也相應增強。
開松機件速度的選用，必須兼顧速度與纖維損傷和雜質破碎之間的矛盾。纖維嚴重?fù)p傷，影響可紡性能;雜質過分破碎，會增加后續工序的處理難度。
1.開松機件的形式
開松機件主要有角釘滾筒式、刀片式打手、 翼片式打手、梳針式打手、綜合式打手和滾筒式(梳針滾筒和鋸齒滾筒)等。
(1)角釘滾筒式。因4 -9是一種造用于棉紡和毛紡的梯形開松機。該機有3 -6個表面植有4 -6排角釘?shù)臐L筒，滾筒呈30°-50°。的傾角排列，滾筒下部有塵格。筒滾上方裝有導向板。滾筒速度由下而上漸次遞增。當原料由機器下方進料口進入第一滾筒，即受到滾筒的自由打擊，被角釘打下的纖維塊撞向塵格，并在向上輸送過程中，受到塵榕的阻滯，在角釘和塵榕的共同作用下，纖維塊得以開松。開松的纖維塊被同向回轉的第二滾筒剝?nèi)〔⒃俅问艿阶杂纱驌�。纖維塊依次向上接受重復自由開松，最后被前方氣流吸走。
導向板的主要作用是使氣流折田，防止產生渦流，并有利于剝?nèi)�。這種開松方式具有開松而積大、作用緩和、纖維損傷少、雜質破碎率低的優點。此外，這種開松方式還具有自動調節纖維塊質量的特點。因?yàn)榍胺綒饬鞯奈竞愣�，質量大的纖維塊不易被氣流吸引，在機內停留的時間相對延長，受到的開松次數增加，待其質量達到可以被氣流吸引時，方被氣流吸出，所以出機纖維塊單位體積的質量差異較小。
圖4 -10是一種適用于毛紡的單角釘滾筒開松機。上喂毛羅拉表面有等腰三角形的細溝槽，下喂毛羅拉表面有9條6.4rnm寬的溝槽，以牢固握持原料。滾筒表面植有12排角釘，每排30個，呈等腰梯形排列。固定刀上的兩排角釘(每排31個)形狀與滾筒角釘相同，但高度不同，并與滾筒角釘間成負隔距配置，隔距大小可根據開松要求予以調節。
原料由喂毛簾進入上下喂毛羅拉后，首先在該處受到角釘滾筒的開松，繼而又在固定刀片處進行兩次重復開松。由于角釘粗壯有力，打擊力很大，所以特別適合緊包和含雜多的原料的開松。
該機一個很大特點是罩殼分內外兩層，外層封閉，內層表面呈網眼狀(網眼直徑3mm)。它與外罩殼之間約有(6 -7) xlOSPa(約為6-7個大氣壓)的壓力，被擊碎從纖維塊中分離出來的雜質和塵屑可被 氣流吸走，從而提高了出機纖維的潔凈度。
(2)刀片式。圖4 -11是用于棉紡生產的刀片式豪豬開棉機。該機豪豬打手軸上裝有19個圓盤，每個圓盤上裝有12只矩形刀片3。為使圓盤上的刀片能對整幅棉層發生作用，每個圓盤上的刀片以不同的角度向兩側傾斜(圖4 - 12)，傾斜度呈不規則排列，避免棉塊在受打擊后產生橫向竄動。由于12只刀片的厚度(12 x6nun)之和大予相鄰兩圓盤間的距離(54即時，所以在打孚回轉一周后，棉層寬度方向均能獲得打擊機會。如果豪豬打手采用雙刃刀片，則一個刀片對棉層就起到兩次打擊開松作用。
該機的喂入棉層在給棉羅拉l的握持下，受到打字2的強烈開松，而且刀片可插入棉層，具有良好的分割作用，開松效果好。
打手周圍近3/4的圓周上裝有塵格(由塵捧4組成)，塵格分布面積大，自打手撕扯下的棉書與塵棒發生猛烈撞擊后再繼續受刀片和塵棒的共同作用而開松，開松作用好。而且由于棉層寬度上各點受打擊的不同時性，使棉層受擊時產生一定的游移現象，有保護纖維少受損傷和雜質過分破碎的作用。
(3)翼片式打手、梳針式打手和綜合式打手。
①翼片式打手。圖4 -13為翼片式打手。由于翼片式打手不能深入棉層，開松作用有局限性，開松能力較差。但它的打擊力大，雖然消除雜質能力強，但雜質的破碎嚴重，目前已經淘汰。
②梳針式打手。梳針式打手的構造類似翼片式打手，僅以植有梳針的硬木條代替翼片而已。但它能刺入棉層內部，進行分割、撕扯和梳理，因其開松作用比較理想，可為梳理工序提供良好條件。但梳針刺入棉層的沖擊力小，排雜能力較差。因此，多用于處理化學纖維。
梳針式打手每翼上的植針數需視原料的開松程度而定。每翼上的梳針多，開松能力強;但梳針過密，反而不易剌入棉層，影響開松效果
③綜合式打手。綜合式打手(圖4 -14)結合了翼片式打手和梳針式打手的優點，對棉層按先打擊，后分割、梳理的順序交替進行。故其開松效果好，纖維束小而均勻，且能排除較小雜質，雜質破碎少，纖維損傷小，多用于棉紡清棉機的最后一只打手。
(4)鋸齒滾筒式。鋸齒滾筒式(剌輥式)主要用于棉紡。剌輥數為1 -11。但刺輥過多，纖維損傷嚴重，而且棉結增多。目前多為1 -4只刺輥。圖4 -15是四剌輥開松機的示意圖:原棉進入機內，首先受 到下開松刺銀的抓取并攜帶到上開松剌輥的表酶，通過在自由狀態下撕扯、梳理，棉層得到開松。因?yàn)樯舷麻_松剌很間的隔距很小(3mm左右).棉層厚度只能在不超過隔距值時，才能通過。通過的棉層經速度較快的剝?nèi)≥亜內�，并�?jīng)氣流吸引而輸出機外，而雜質通過剝?nèi)≥佅路降膲m格排出。回?fù)糨伒淖饔弥饕情_松和消除上開棉剌輥上的殘留纖維，使之拋入箱內，并與喂人原料海合再次接受開松。
對上述各種開松機件形式的選用，必須根據原料性能、體積、密度、含雜情況以及開松機，在工藝流程中所處的位置而定。開松作用須循序漸進，按照先松后打、多松少打、松打交替、早落少碎的原則合理配置。
2.開松機件速度
隨著開松機件速度提高、單位質量或單位長度原料上受到的開松作用加強，開松作用力也相應增強。
開松機件速度的選用，必須兼顧速度與纖維損傷和雜質破碎之間的矛盾。纖維嚴重?fù)p傷，影響可紡性能;雜質過分破碎，會增加后續工序的處理難度。
