自由打擊開棉機
發布者：青島中瑞特 發布時間：2012/6/10 10:32:34
棉塊在無握持狀態下接受打擊的主要特點是:開松作用緩和、纖維不易損傷、雜質不易破碎、除雜效果稍差。
FAI04型六輥筒開松機

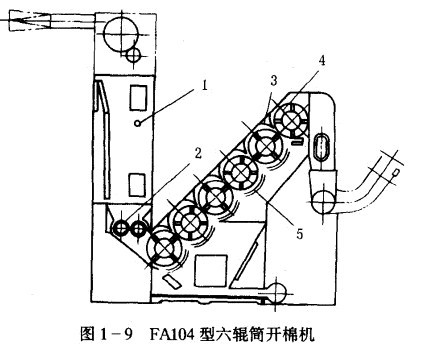

如圖1-9所示，原棉由凝棉器喂人棉箱，光電管1控制棉箱儲棉高度，給棉羅拉2將原棉喂入第一輥簡4，原料依次接受六只輥簡4的開松，雜質通過塵格寫的間隙落入塵箱，纖維被下一機臺凝棉器吸走。為防止輥筒返花，輥筒上部裝有剝棉刀3。主要工藝參數如下:
1.輥筒轉這輥筒的轉速增如，開松除雜作用增強。但轉速過高，容易產生輥筒返花形成束絲。一般根據原棉品級、原棉含雜率而定。
2.棍筒與塵棒的隔距隔距小，開松除雜作用強。但隔距過小，容易阻塞打手通道造成塵捧損壞。由于塵棒的曲率半徑大于打手半徑，輥筒與塵棒的進出口隔距較中部大，故輥筒與塵捧隔距大小以中部最小處表示。為適應原棉逐步松懈的要求，此隔距從第一至第六輥筒逐漸增大。該隔距可利用升降輥筒軸承座的方法調節。
3塵棒間的隔距。塵棒隔距增大，落棉率提高、除雜作用增強。該隔距可借助機外手輪改變。
FA101型四刺輥開松機

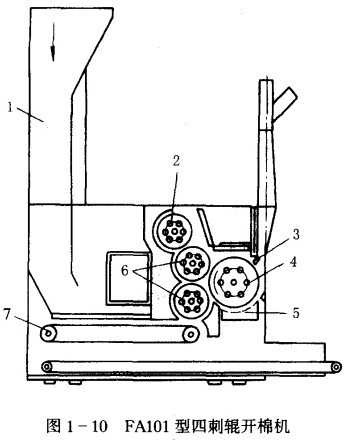

如圖1-10所示，原棉在凝棉器的作用下進入儲棉箱1內，光電管控制儲棉高度，纖維由輸棉簾7向前輸送，經一對開棉輥6開松后由清棉輥4轉移輸出，未被抓取的纖維由回?fù)糨?擊回棉箱，部分雜質從塵格5落入塵箱。為防止返花，清棉銀前上方裝有剝棉刀3。本機的開棉作用主要發生在兩只開棉輥之間，因開棉輥鋸齒工作角、齒頂角小，因此具有較強的抓取穿刺能力;開棉輥之間隔距較小(3-5mm)，對原棉有較強的分梳、開松效能，能獲得小棉束甚至單纖維。充分而細致的開松，破壞了雜質與纖維的聯系。該機常與FA06l型強力除塵器配套用于除微塵要求較高的轉杯紡的開清棉流程中。
FA102型單輥筒軸流開松機

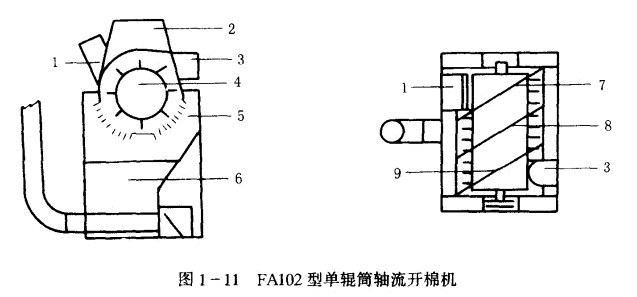

如圖1-11所示，輸棉風機將棉流經進棉管3輸入機內，隨輥筒4的回轉和前方機臺氣流的吸引，棉塊以螺旋線繞輥筒運動。輥筒下部由塵棒5包圍，輥筒上的角釘將棉塊多次拋向塵棒。上罩蓋2有三塊傾斜導流板7、8、9。
半后沿出棉管1輸入下機臺，雜質落入塵箱6。該機占地面積小、耗電省、除雜面積大、除雜效率高。雙輥簡軸流開松機的工作原理與單輥筒開松機相似。
FAI04型六輥筒開松機
如圖1-9所示，原棉由凝棉器喂人棉箱，光電管1控制棉箱儲棉高度，給棉羅拉2將原棉喂入第一輥簡4，原料依次接受六只輥簡4的開松，雜質通過塵格寫的間隙落入塵箱，纖維被下一機臺凝棉器吸走。為防止輥筒返花，輥筒上部裝有剝棉刀3。主要工藝參數如下:
1.輥筒轉這輥筒的轉速增如，開松除雜作用增強。但轉速過高，容易產生輥筒返花形成束絲。一般根據原棉品級、原棉含雜率而定。
2.棍筒與塵棒的隔距隔距小，開松除雜作用強。但隔距過小，容易阻塞打手通道造成塵捧損壞。由于塵棒的曲率半徑大于打手半徑，輥筒與塵棒的進出口隔距較中部大，故輥筒與塵捧隔距大小以中部最小處表示。為適應原棉逐步松懈的要求，此隔距從第一至第六輥筒逐漸增大。該隔距可利用升降輥筒軸承座的方法調節。
3塵棒間的隔距。塵棒隔距增大，落棉率提高、除雜作用增強。該隔距可借助機外手輪改變。
FA101型四刺輥開松機
如圖1-10所示，原棉在凝棉器的作用下進入儲棉箱1內，光電管控制儲棉高度，纖維由輸棉簾7向前輸送，經一對開棉輥6開松后由清棉輥4轉移輸出，未被抓取的纖維由回?fù)糨?擊回棉箱，部分雜質從塵格5落入塵箱。為防止返花，清棉銀前上方裝有剝棉刀3。本機的開棉作用主要發生在兩只開棉輥之間，因開棉輥鋸齒工作角、齒頂角小，因此具有較強的抓取穿刺能力;開棉輥之間隔距較小(3-5mm)，對原棉有較強的分梳、開松效能，能獲得小棉束甚至單纖維。充分而細致的開松，破壞了雜質與纖維的聯系。該機常與FA06l型強力除塵器配套用于除微塵要求較高的轉杯紡的開清棉流程中。
FA102型單輥筒軸流開松機
如圖1-11所示，輸棉風機將棉流經進棉管3輸入機內，隨輥筒4的回轉和前方機臺氣流的吸引，棉塊以螺旋線繞輥筒運動。輥筒下部由塵棒5包圍，輥筒上的角釘將棉塊多次拋向塵棒。上罩蓋2有三塊傾斜導流板7、8、9。
半后沿出棉管1輸入下機臺，雜質落入塵箱6。該機占地面積小、耗電省、除雜面積大、除雜效率高。雙輥簡軸流開松機的工作原理與單輥筒開松機相似。
