電氣控制

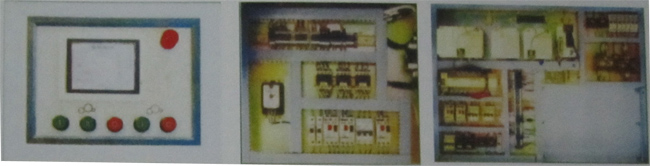

FA1203B型梳棉機電氣控制柜,同開松機都采用進口PLC和進口變頻器,控制道夫和給棉電機的無級調速和比例動轉。升降速平滑,運行穩定可靠,剎車性能好?刂乒襁配備自調勻整裝置,保證條干均勻。
機器的左前方安全罩上裝有進口顯示屏,能控制開停各個電機,能顯示各種動態的工藝數據,并能對各種故障和滿筒等狀態作出報警。整機的控制中心是進口可編程控制器,操作簡便,運行可靠。
技術規格 |
| |
適用范圍 |
| |
實際產量 |
本機適用于纖維長度22-76毫米的純棉化纖機器混紡 | |
實際出條速度 |
最高60-120公斤/小時 | |
棉條定量 |
最高280米/分 | |
棉條重量 |
3-8克/米 | |
工作幅寬 |
1000毫米 | |
總牽伸倍數 |
60-300 | |
刺輥工作直徑 |
250毫米 | |
刺輥工作速度 |
756-1025轉/分(皮帶輪:224) 700-949轉/分(皮帶輪:242) 647-877轉/分(皮帶輪:262) | |
道夫工作直徑 |
706毫米 | |
道夫工作速度 |
8.9-89轉/分 | |
錫林工作直徑 |
1288毫米/分 | |
錫林工作速度 |
344-467轉/分 | |
蓋板根數(工作蓋板/ 蓋板總數) |
32/86 | |
蓋板速度 |
98-367毫米/分 | |
附加梳理件 |
刺輥分梳板、后固定蓋板、前固定蓋板 | |
使用棉條筒 |
直徑 |
600、800、900、1000毫米 |
高度 |
1100毫米 | |
連續吸塵 |
風量3500米³/小時 | |
出口靜壓(絕對值) |
>-920Pa | |
壓縮空氣 |
壓力5-7公斤/厘米² | |
空氣消耗 |
0.02米³/小時 | |
總裝機功率 |
8.99千瓦 | |
主傳動電機 |
5.5千瓦 | |
道夫傳動電機 |
2.2千瓦 | |
清潔輥電機 |
0.37千瓦 | |
給棉電機 |
0.55千瓦 | |
安全罩形式 |
全封閉式 | |
占地面積(長X寬) |
3807X1980(不含圈條器) | |
機器凈重 |
5500kg |
