開松機皮圈和皮圈銷
發布者：青島中瑞特 發布時間：2013/3/10 9:48:00
開松機一般都采用丁腈皮圈 在結構上由三層組合而成：( 1)外層是灰白色橡膠層，與纖維接觸，要求光滑柔軟: (2)內層是淡青色橡膠層、與中羅拉和皮圈銷接觸，要求光滑耐磨；(3)中間是棉線繞成的螺旋線狀加強筋，以確保皮圈強度、皮圈厚0.8-1.2mm，與皮輥同樣，皮圈也經過酸處理或涂料處理。在紡化纖時繞花現象可得到改善。

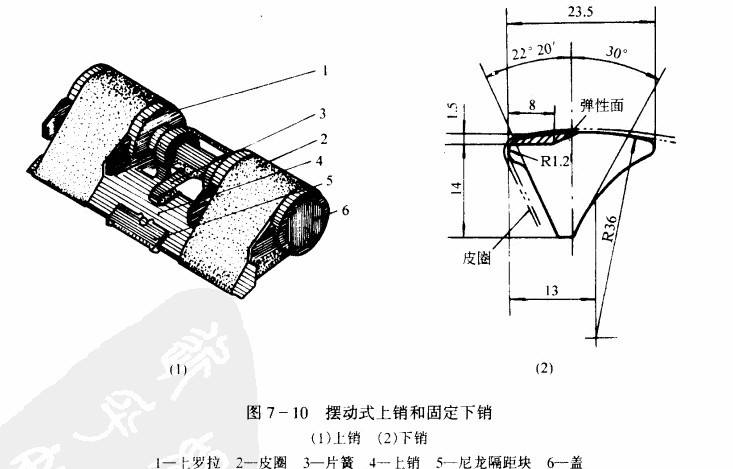

如圖7-8和圖7-9所示，開松機上、下皮圈各自套在中羅位和皮圈銷上，因加壓力作用而相互緊貼，并依靠羅拉的摩擦傳動，挾持纖維前進。但不難看出，在皮圈運行過程中挾持纖維的工作邊均為松邊，如不加以控制將會使皮圈產生中凹現象，因而失去挾掙纖維的作用。因此上、下皮圈銷的幾何形狀是特殊設計的，在雙短皮圈牽伸型式中，上銷下壓皮圈中部，使之下沉1.5 mm。而在長短皮圈奈伸理式中，下銷上托皮圈中部，使之上抬1.5 mm。這樣上、下皮圈在運行中就能保持緊貼而有效地挾持纖維前進。上、下皮圈銷中部形狀內凹，便能允許上、下皮圈發生內凹變形，這樣，皮圈鉗口就具備了彈性，對須條的粗、細節都能有效地握持控制，從而提高了牽伸質量，皮圈鉗口在上、卡皮圈銷處。對于雙短皮圈牽伸裝置。上、下皮圈銷位置固定而形成固定鉗口，上、下銷之間距離稱為銷的開口量。應略大于上、下皮圈厚度之和，并保證須條通過時能確實地受到皮圈的彈性保持。紡不同特?cái)?shù)紗時開口量應不同；紡?fù)惶財?shù)紗時因所用的纖維長度、粗紗定量，羅拉加壓等不同，開口量也稍有差異。故要求開口量能按適應性進行調節，同時機構又不能太復雜關于長短皮圈牽伸裝置，下銷位置固定，而立銷可繞中上羅拉軸線，擺動，并由一小片簧使上銷下壓，上銷前端還裝有一隔距塊，以保持上下銷之間的原始隔距d，并且根據喂人須條的粗細來作調節，參見圖7-10。這樣，上、下銷所組成的是一個可調的彈性鉗口。該鉗口能適應喂人須條的特?cái)?shù)變化，并可吸收或者消除皮圈厚薄不勻帶來的運轉跳動。下銷的前端有一低洼面(寬度8 nun)。下皮圈在此處形成拱起的彈性面，上、下皮圈配合組成一個柔軟而有彈性的皮閣鉗口，能對須條作彈性握持，即對粗、細節都能握持控制�？烧{(diào)的彈性鉗口在性能上優于固定鉗口。
無論哪一種牽伸型式，其皮圈鉗口與前羅拉鉗口之間的距離要足夠小，以縮短前區纖維浮游區的長度，使纖維變速點進一步靠近前鉗口.才可進一步改善牽伸質量。所以，各型皮圈鉗口的高度尺寸要盡可能壓縮，以便使鉗口充分向前方延伸。
羅拉應牽伸機構的工作件 如羅拉、搖架、齒輪等都安裝在 圖7羅拉座上。中、后羅拉軸承座做成滑塊形式，用蝶、釘固定在羅拉座的滑座部分，以滿足羅拉中心距的調節需要，參見圖7 - 40前、中、后三列羅拉呈傾斜配置，對水平面的傾角為ao紗從前羅拉鉗口走向?qū)Ъ嗐^。包圍在羅拉表面上的纖維叢呈三角形，稱為紡紗三角區，在紡紗加捻時得不到足夠的捻回而強度較差，稱為弱捻區。角a增大可減小其長度，減少紡紗斷頭，侶，接頭操作不便，對于彈簧搖架加壓裝置取a =45°。
如圖7-8和圖7-9所示，開松機上、下皮圈各自套在中羅位和皮圈銷上，因加壓力作用而相互緊貼，并依靠羅拉的摩擦傳動，挾持纖維前進。但不難看出，在皮圈運行過程中挾持纖維的工作邊均為松邊，如不加以控制將會使皮圈產生中凹現象，因而失去挾掙纖維的作用。因此上、下皮圈銷的幾何形狀是特殊設計的，在雙短皮圈牽伸型式中，上銷下壓皮圈中部，使之下沉1.5 mm。而在長短皮圈奈伸理式中，下銷上托皮圈中部，使之上抬1.5 mm。這樣上、下皮圈在運行中就能保持緊貼而有效地挾持纖維前進。上、下皮圈銷中部形狀內凹，便能允許上、下皮圈發生內凹變形，這樣，皮圈鉗口就具備了彈性，對須條的粗、細節都能有效地握持控制，從而提高了牽伸質量，皮圈鉗口在上、卡皮圈銷處。對于雙短皮圈牽伸裝置。上、下皮圈銷位置固定而形成固定鉗口，上、下銷之間距離稱為銷的開口量。應略大于上、下皮圈厚度之和，并保證須條通過時能確實地受到皮圈的彈性保持。紡不同特?cái)?shù)紗時開口量應不同；紡?fù)惶財?shù)紗時因所用的纖維長度、粗紗定量，羅拉加壓等不同，開口量也稍有差異。故要求開口量能按適應性進行調節，同時機構又不能太復雜關于長短皮圈牽伸裝置，下銷位置固定，而立銷可繞中上羅拉軸線，擺動，并由一小片簧使上銷下壓，上銷前端還裝有一隔距塊，以保持上下銷之間的原始隔距d，并且根據喂人須條的粗細來作調節，參見圖7-10。這樣，上、下銷所組成的是一個可調的彈性鉗口。該鉗口能適應喂人須條的特?cái)?shù)變化，并可吸收或者消除皮圈厚薄不勻帶來的運轉跳動。下銷的前端有一低洼面(寬度8 nun)。下皮圈在此處形成拱起的彈性面，上、下皮圈配合組成一個柔軟而有彈性的皮閣鉗口，能對須條作彈性握持，即對粗、細節都能握持控制�？烧{(diào)的彈性鉗口在性能上優于固定鉗口。
無論哪一種牽伸型式，其皮圈鉗口與前羅拉鉗口之間的距離要足夠小，以縮短前區纖維浮游區的長度，使纖維變速點進一步靠近前鉗口.才可進一步改善牽伸質量。所以，各型皮圈鉗口的高度尺寸要盡可能壓縮，以便使鉗口充分向前方延伸。
羅拉應牽伸機構的工作件 如羅拉、搖架、齒輪等都安裝在 圖7羅拉座上。中、后羅拉軸承座做成滑塊形式，用蝶、釘固定在羅拉座的滑座部分，以滿足羅拉中心距的調節需要，參見圖7 - 40前、中、后三列羅拉呈傾斜配置，對水平面的傾角為ao紗從前羅拉鉗口走向?qū)Ъ嗐^。包圍在羅拉表面上的纖維叢呈三角形，稱為紡紗三角區，在紡紗加捻時得不到足夠的捻回而強度較差，稱為弱捻區。角a增大可減小其長度，減少紡紗斷頭，侶，接頭操作不便，對于彈簧搖架加壓裝置取a =45°。
