開松機主要機件的運動配合
發布者：青島中瑞特 發布時間：2013/4/7 11:39:35
在開松機上各運動機件的正確配合關系，是由裝在開松機上的一個刻度盤來指示的，該刻度盤稱為分度指示盤，盤上沿圓周分為40等份，每一等份為9°，表示一分度。當錫林回轉一轉，精梳過程完成一個工作循環，一般稱一鉗次。開松機的每一鉗次可分為互相連續的四個階段。

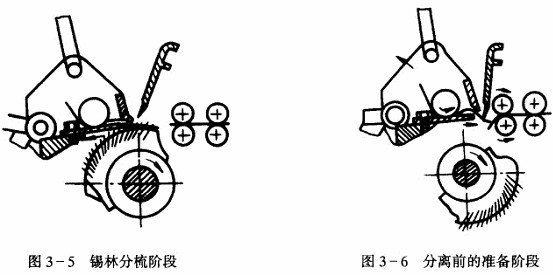

(一)開松錫林分梳階段如圖3-5所示，在此階段中，上、下鉗板閉合，鉗持喂入的棉層，棉層的前端在上鉗唇的壓制下向下彎曲，被錫林梳針梳理。在梳理過程中，鉗板先后退再前進，因此便梳理速度由快到慢地改變著。錫林針面約占錫林圓周的114，因此，梳理階段也約占每一循環的114。在錫林梳理階段，給棉羅拉不轉，分離羅拉處于靜止?fàn)顟B(tài)，頂梳不與須叢接觸。
(二)分離前的準備階段如圖3-6所示，在此階段分離羅拉倒轉開始前，錫林梳理結束，鉗板繼續向前擺動，逐漸接近分離羅拉。分離羅拉倒轉，將上一鉗次輸出的棉網尾端倒入機內，準備與錫林梳理后的須叢接合，隨后正轉輸出。給棉羅拉如要求在鉗板前進時給棉則產生給棉動作，此時頂梳仍作向前擺動，未參與梳理。

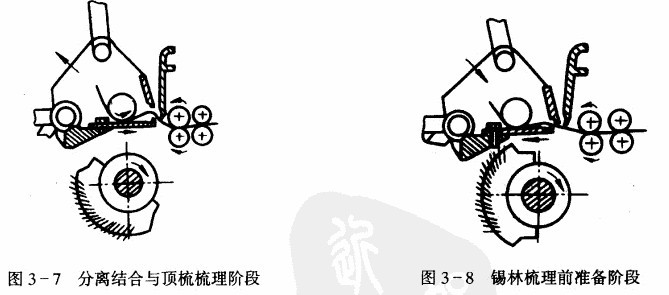

(三)分離按合與頂梳梳理階段如圖3-7所示.在此階段中，鉗板前擺，使鉗口外最長纖
維首先到這分離羅拉鉗口。分離羅拉的正轉，使倒入機內的棉網與新的須叢前端相疊合而輸出，完成分離接合。須叢進入分離羅拉鉗口后被抽引張緊，挺起成直線狀態，并順勢嵌入頂梳的梳針之間，被分離的纖維慢速向前運動，從頂梳針隙抽過而被梳理。鉗板、頂梳前擺時，不斷有纖維進入分離羅拉鉗口而形成逐次分離，須叢被牽伸拉簿成為棉網，直到前擺至最前位置，不再有纖維進入分離羅拉鉗口而分離結束。若采用前進給棉，則給棉羅拉繼續給棉。
(四)錫林梳理準備階段如圖3-8所示，在此階段中，鉗板后退，給棉羅拉若要求鉗板后退時給棉，則產生給棉動作。分離羅拉從正轉至停止，頂梳在開始后退時，仍有須叢留在針內，當上鉗板下降時，將須叢下壓，使其脫離頂梳針尖，針后阻留的結雜、短絨亦隨須叢脫離頂梳針片。此后，錫林梳針亦逐步轉向鉗唇下方準備梳理，開始新的工作循環。
FA261型開松機各主要機件的運動配合如圖3-9所示。
在圖3-9給定條件下，第一階段為34.3-3.7分度，第二階段為3.7-18分度，第三階段為18-24分度，第四階段24-34.3分度。各階段分度的劃分隨機臺采用不同的工藝定時而改變。
(一)開松錫林分梳階段如圖3-5所示，在此階段中，上、下鉗板閉合，鉗持喂入的棉層，棉層的前端在上鉗唇的壓制下向下彎曲，被錫林梳針梳理。在梳理過程中，鉗板先后退再前進，因此便梳理速度由快到慢地改變著。錫林針面約占錫林圓周的114，因此，梳理階段也約占每一循環的114。在錫林梳理階段，給棉羅拉不轉，分離羅拉處于靜止?fàn)顟B(tài)，頂梳不與須叢接觸。
(二)分離前的準備階段如圖3-6所示，在此階段分離羅拉倒轉開始前，錫林梳理結束，鉗板繼續向前擺動，逐漸接近分離羅拉。分離羅拉倒轉，將上一鉗次輸出的棉網尾端倒入機內，準備與錫林梳理后的須叢接合，隨后正轉輸出。給棉羅拉如要求在鉗板前進時給棉則產生給棉動作，此時頂梳仍作向前擺動，未參與梳理。
(三)分離按合與頂梳梳理階段如圖3-7所示.在此階段中，鉗板前擺，使鉗口外最長纖
維首先到這分離羅拉鉗口。分離羅拉的正轉，使倒入機內的棉網與新的須叢前端相疊合而輸出，完成分離接合。須叢進入分離羅拉鉗口后被抽引張緊，挺起成直線狀態，并順勢嵌入頂梳的梳針之間，被分離的纖維慢速向前運動，從頂梳針隙抽過而被梳理。鉗板、頂梳前擺時，不斷有纖維進入分離羅拉鉗口而形成逐次分離，須叢被牽伸拉簿成為棉網，直到前擺至最前位置，不再有纖維進入分離羅拉鉗口而分離結束。若采用前進給棉，則給棉羅拉繼續給棉。
(四)錫林梳理準備階段如圖3-8所示，在此階段中，鉗板后退，給棉羅拉若要求鉗板后退時給棉，則產生給棉動作。分離羅拉從正轉至停止，頂梳在開始后退時，仍有須叢留在針內，當上鉗板下降時，將須叢下壓，使其脫離頂梳針尖，針后阻留的結雜、短絨亦隨須叢脫離頂梳針片。此后，錫林梳針亦逐步轉向鉗唇下方準備梳理，開始新的工作循環。
FA261型開松機各主要機件的運動配合如圖3-9所示。
在圖3-9給定條件下，第一階段為34.3-3.7分度，第二階段為3.7-18分度，第三階段為18-24分度，第四階段24-34.3分度。各階段分度的劃分隨機臺采用不同的工藝定時而改變。
