開松機分離接合機構
發布者：青島中瑞特 發布時間：2013/4/25 8:20:50

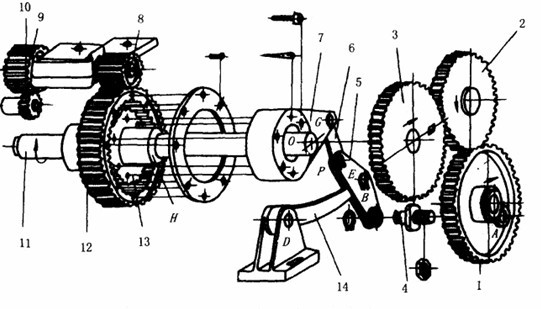

A201D型開松機分離羅拉采用六連桿機構和內差動行星輪系傳動，如圖3-38所示。分離羅拉傳動的恒速部分是在動力分配軸(錫林軸)11上偏心為8mm的凸輪H完成的，凸輪H是行星輪系的系桿，與錫林軸同步回轉；變速部分是由動力分配軸上的94T大齒輪，通過螺栓帶動69T的曲柄傳動齒輪10經齒輪2過橋，使69T的曲柄齒輪3與錫林軸同步回轉。幽柄t繭輪3用幽柄軸4與三角連桿5上的B點相連，ABED為一四連桿機構，P點可視為連桿BE的延伸點，通過連懺6(陀)帶動差動臂ω，使得用螺釘與差動臂7連為一體的行星輪系的差動齒輪(行星輪)13作正、反向自轉；差動輪系將錫林傳給系桿H的恒速與六桿機構傳給行星輪的變速合成經分離齒圈12和齒輪8，9傳給分離羅拉軸端齒輪10。
