FA106型豪豬式開松機
發布者：青島中瑞特 發布時間：2012/12/21 9:49:35

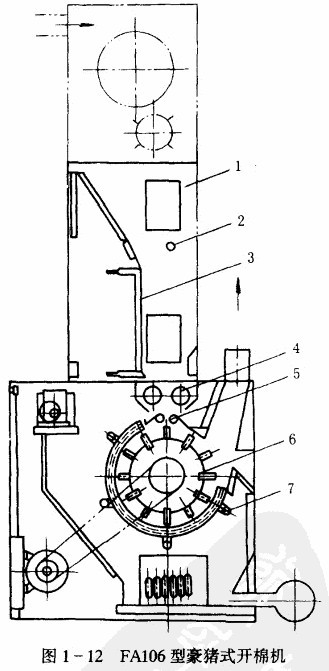

如圖1-12所示，機臺上部附裝凝棉器，調節板3可改變棉箱1內的出棉厚度，光電管2使棉箱保持一定的儲棉量，木羅拉4使原棉初步壓縮后輸送給金屬給棉羅拉5，給棉羅拉受彈簧加壓緊握棉層接受豪豬打手6的打擊、分割、撕扯，棉塊以較高的速度多次撞擊在塵格7上，雜質落入前后塵箱，經開松、除雜的原棉被下一機臺凝棉器吸引由出棉口輸出。
1.主要機構及其作用

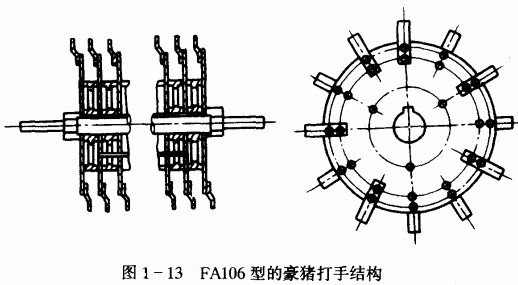

(1)豪豬打手：如圖1-13所示，打手軸上裝有19個圓盤，每一圓盤固裝12把矩形刀片，刀片厚6mm，為使圓盤上的刀片對棉層整個寬度發生作用而不致遺漏，12把刀片不在一個平面上，以不同的角度向圓盤兩側傾斜。傾斜的大小呈不規則排列，以免棉塊受打擊后產生橫向串動。

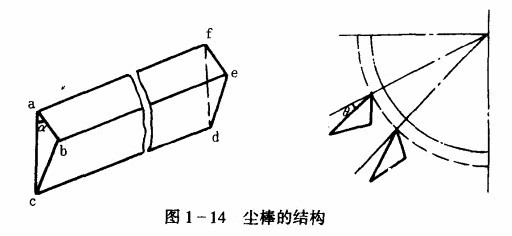

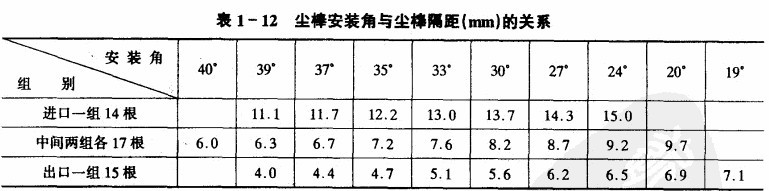

(2)塵棒：打手周圍3/4的圓周上裝有塵格，其作用是協同打手對纖維開松、除雜并托持纖 維。如圖1-14所示，塵棒截面為三角形， acdf為工作面，abef為頂面， bcde為底面，a為清除角。當打手高速回轉將纖維投射到塵捧工作面上時，雜質經反射落入塵箱。塵捧間隔距可借助機外手輪調節塵棒安裝角。安裝角減小，塵棒之間隔距增大。隔距變化見表1-12。
2.打手部分氣流的運動規律棉塊的輸送依賴前方機臺凝棉器產生的氣流，高速回轉的打手也會產生氣流。在打手室和塵棒之間，氣流流動的情況不僅影響除雜，還關系到節約用棉。根據流體力學定律，氣體在管道中連續流動時，各截面處的流量相等，則風扇吸取的氣流量Q與補入打手室的氣流量Q1、排出的氣流量Q2保持平衡，即
Q=Q1-Q2

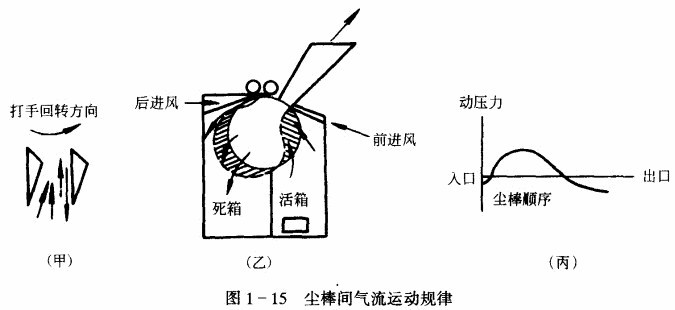

如圖1-15所示，據測定，塵棒工作面處的氣流有進有出，塵棒底面一般為流入。在塵格縱向，給棉羅拉附近2-3根塵棒總體呈負壓，氣流從后進風處補入。隨后，打手室氣壓大于落棉箱氣壓，表現為正壓，該區為主要落雜區�？拷隹谔帲芟乱粰C臺凝棉器吸風的影響，部分氣流從落棉箱經塵棒補入打手室，表現為負壓，可從落棉箱中回收部分可紡纖維。
3.工藝參數
(1)打手速度：打手速度的高低直接影響打手對棉層的打擊強度，打手速度高，開松除雜作 用好、落棉率高。但打手速度過高，雜質容易破碎、纖維容易拇傷，甚至出現柬絲等疵點。打手速度應根據加工纖維的長短、成熟度高低、含雜多少等因素綜合考慮。
(2)塵捧之間的隔距：塵捧之間隔距的大小應根據原棉含雜高低和加工要求決定，一般規律是入口部分隔距較大，便于大雜先藩，補入氣流；然后中間部分可適當減小塵捧間隔距；出口部分的塵棒隔距放大，可回收纖維、節約用棉。如要求出口部分少回收時，可采用由入口至出口逐漸縮小的工藝。
(3)打手與給棉羅拉的隔距：該處隔距小，刀片進入棉層深，開松作用強。該隔距應根據纖維長度而定，配置不當容易損傷纖維。加工棉和38mm以下的化纖，取6-7陽加工38-51mm的化纖，取8-9mm；加工51-76mm的化纖，取10-11mm。
(4)打手與塵棒的隔距：隨著纖維的松懈，其體積逐漸增大，打手至塵棒的隔距自進口至出口應逐漸放大。該隔距小，開松作用強、落棉率高。
(5)打手與剝棉刀的隔距：為防止打手返花，隔距以小為宜。
(6)“死箱”、“活箱”的采用：FA106型開松機的落棉箱分前后兩部分。所謂“死箱”是落棉箱與外界隔絕，成為落雜區；所謂“活箱”是落棉箱與外界連通，成為回收區。當原料含雜率達5%-6%時，可采用前后死箱，開前后進風門。加工化纖時則可采用全活箱，以減少纖維下落。 加工一般含雜原棉時，采用前活箱、后死箱。
FA106系列型豪豬開松機的主要技術特征見表1-13。
1.主要機構及其作用
(1)豪豬打手：如圖1-13所示，打手軸上裝有19個圓盤，每一圓盤固裝12把矩形刀片，刀片厚6mm，為使圓盤上的刀片對棉層整個寬度發生作用而不致遺漏，12把刀片不在一個平面上，以不同的角度向圓盤兩側傾斜。傾斜的大小呈不規則排列，以免棉塊受打擊后產生橫向串動。
(2)塵棒：打手周圍3/4的圓周上裝有塵格，其作用是協同打手對纖維開松、除雜并托持纖 維。如圖1-14所示，塵棒截面為三角形， acdf為工作面，abef為頂面， bcde為底面，a為清除角。當打手高速回轉將纖維投射到塵捧工作面上時，雜質經反射落入塵箱。塵捧間隔距可借助機外手輪調節塵棒安裝角。安裝角減小，塵棒之間隔距增大。隔距變化見表1-12。
2.打手部分氣流的運動規律棉塊的輸送依賴前方機臺凝棉器產生的氣流，高速回轉的打手也會產生氣流。在打手室和塵棒之間，氣流流動的情況不僅影響除雜，還關系到節約用棉。根據流體力學定律，氣體在管道中連續流動時，各截面處的流量相等，則風扇吸取的氣流量Q與補入打手室的氣流量Q1、排出的氣流量Q2保持平衡，即
Q=Q1-Q2
如圖1-15所示，據測定，塵棒工作面處的氣流有進有出，塵棒底面一般為流入。在塵格縱向，給棉羅拉附近2-3根塵棒總體呈負壓，氣流從后進風處補入。隨后，打手室氣壓大于落棉箱氣壓，表現為正壓，該區為主要落雜區�？拷隹谔帲芟乱粰C臺凝棉器吸風的影響，部分氣流從落棉箱經塵棒補入打手室，表現為負壓，可從落棉箱中回收部分可紡纖維。
3.工藝參數
(1)打手速度：打手速度的高低直接影響打手對棉層的打擊強度，打手速度高，開松除雜作 用好、落棉率高。但打手速度過高，雜質容易破碎、纖維容易拇傷，甚至出現柬絲等疵點。打手速度應根據加工纖維的長短、成熟度高低、含雜多少等因素綜合考慮。
(2)塵捧之間的隔距：塵捧之間隔距的大小應根據原棉含雜高低和加工要求決定，一般規律是入口部分隔距較大，便于大雜先藩，補入氣流；然后中間部分可適當減小塵捧間隔距；出口部分的塵棒隔距放大，可回收纖維、節約用棉。如要求出口部分少回收時，可采用由入口至出口逐漸縮小的工藝。
(3)打手與給棉羅拉的隔距：該處隔距小，刀片進入棉層深，開松作用強。該隔距應根據纖維長度而定，配置不當容易損傷纖維。加工棉和38mm以下的化纖，取6-7陽加工38-51mm的化纖，取8-9mm；加工51-76mm的化纖，取10-11mm。
(4)打手與塵棒的隔距：隨著纖維的松懈，其體積逐漸增大，打手至塵棒的隔距自進口至出口應逐漸放大。該隔距小，開松作用強、落棉率高。
(5)打手與剝棉刀的隔距：為防止打手返花，隔距以小為宜。
(6)“死箱”、“活箱”的采用：FA106型開松機的落棉箱分前后兩部分。所謂“死箱”是落棉箱與外界隔絕，成為落雜區；所謂“活箱”是落棉箱與外界連通，成為回收區。當原料含雜率達5%-6%時，可采用前后死箱，開前后進風門。加工化纖時則可采用全活箱，以減少纖維下落。 加工一般含雜原棉時，采用前活箱、后死箱。
FA106系列型豪豬開松機的主要技術特征見表1-13。
