開松機牽伸裝置的主要元件

發布者:青島中瑞特  發布時間:2013/4/1 9:17:45

1.下羅拉 如圖7-6(1)所示,前、后下羅拉均屬溝槽羅拉,溝槽部分為梯形齒,齒距變化,這一方面是為了確保羅拉一皮輟鉗口能有效地握持纖維,另一方面則為了避免皮輥與羅拉周期喻合而起痕。中下羅拉是一種菱形攘花羅拉,以確保摩擦傳動皮圈。整根下羅拉由多節羅拉用螺紋、導柱和導孔聯接而成。每節羅拉長度以六倍鍍距設計。羅拉直徑與所紡纖維長度和加壓大小相適應,棉紡用25 mm,羅拉軸承都已采用滾針軸承(LZ系列);在重加壓和慢轉速情況下羅拉的運行平穩。不再產生粘一滑現象。對于千綻細紗機,各羅拉上加壓點增加了一倍,為了達到同樣的運行平穩效果,而采用車頭車尾同步傳動裝置。但也有采用下法,將各羅拉中央分開,車頭、車尾分別由兩個獨立系統驅動。

2.上羅拉 上羅拉即皮輥或是傳動上皮圈的羅拉。它們都由芯軸、滾動軸承和外殼組成,如圖7-7所示。每節上羅拉為兩綻合用。在芯軸中央加壓,皮輥外殼重加壓和慢轉速情況下羅拉的運行平穩。不再產生粘一滑現象。對于開松機來講,各羅拉上加壓點增加了一倍,為了達到同樣的運行平穩效果,而采用車頭車尾同步傳動裝置。但也有采用下法,將各羅拉中央分開,車頭、車尾分別由兩個獨立系統驅動。

緊套丁臘橡膠管。再經過磨圓、酸處理或涂料處理。皮輥表耐煩度較低,雖能較好地握持纖維、但易磨損且紡紗出硬頭。故其硬度變盡量高些。例如。后羅拉鉗口因握持纖維數量多,并借粗紗捻回控制纖維運動。所以后皮輥的硬度就應稍高(邵氏80°- 85°)但前羅拉鉗口卻因握持纖維數量少,且纖維散開,所以前皮輥的硬度就應稍低(邵氏68°),不過,紡粗合成纖維時的皮輥表面硬度仍應取得硬些。在使用3000 -4500小時后。皮輥表面將出現中凹不平現象,應取下重新磨平。直徑磨量約0.2mm。

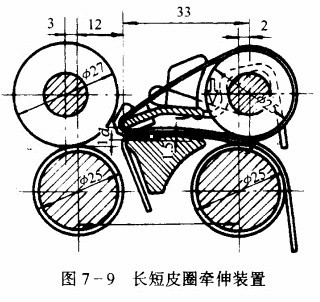

所以一般丁腈套管的厚度不得小于3.5 mm,裝配時前皮輥相對于前羅拉中心垂線偏前距離a(=3mm),而中皮輥相對于中羅拉中心垂線偏后距離b(=2 mrn),如圖7-9所示。這樣可使皮輥運行靈活。問時也減小小羅拉表而弱捻區的纖維包圍弧長,對減少紡紗斷頭率有利。

3.集合器 集合器的作用是收縮牽伸過程中被擴散的須條寬度。以減少邊纖維,增加須條的緊密度,使須條在緊密狀態下取得較好的牽伸和加拉效果。常用的型式有梭形吊掛式,參見圖7-II c集合器的開口尺寸要適應紗的粗細,開口過大會失去集合纖維作用,開口過小則易堵塞,反而對牽伸質量不利。集合器外形尺寸要與羅拉圓弧表面配合一致,以免跳動。
